      四柱粉末成型液壓機

      咨詢熱線
      現場展示

        一、產品介紹

        1.主機為立式結構,它由機身、主缸、行程限位裝置、潤滑裝置、液壓動力系統及電氣系統等部件組成,機身是由上梁、滑塊、工作臺、立柱、鎖母、導套等組成,滑塊在油缸驅動下沿著四柱上下直線運動。

        2.上梁、滑塊、工作臺采用整體45號鑄鋼鑄造而成具有良好的剛性強度.

        3.主柱采用45號圓鋼,并作鍍鉻處理,確保永遠不會生銹,滑套(導套)采用耐磨鑄鐵,內嵌聚四氟乙烯耐磨材料以防止立柱拉傷并具有良好的抗偏載能力,摩擦副的潤滑采用手搖式注油泵裝置,該泵具有集中潤滑供油流暢的特點。

        4.四柱粉末成型液壓機中的液壓油缸為活塞式結構,油缸的關鍵密封選用抗老化和密封惟能較好的國標密封圈,缸體選用45#衍磨管,內孔光潔度好,大型缸體采用45#鍛鋼件,柱塞為45#圓鋼,并進行表面鍍鉻處理,即防銹又耐磨。

        5.設備中的液壓管路采用冷拔無縫鋼管,經焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后進入安裝,管路布置清晰、整齊、高壓管彎曲半徑規范,高低壓管有明顯的顏色區分,便于維修,通徑大于25通徑均采用法蘭連接,以減少整機漏油的發生。

        二產品工作方式

        1.點動:按相應按鈕即產生相應動作,松開則動作停止

        2.手動:按相應按鈕則產生相應動作直至極限位置

        3.與半自動的,而半自動的四柱粉末成型液壓機從控制上來講又可分為兩種:

        a、定壓控制:滑動梁快速下降→慢速下降→加壓至電接點壓力表DJ上限后保壓延時→卸壓→回程(最后停止)

        b、定程控制:滑動梁快速下降→慢速下降→加壓當滑動梁碰到接近開關XK時發訊開始保壓延時→卸壓→回程(最后停止)液壓機的特點:三梁四柱結構,經濟實用,液壓控制采用插裝閥集成系統,減少泄露點,動作可靠,使用壽命長,可實現定壓和定程兩種成形工藝,具備保壓延時功能,工作壓力行程可在規定的范圍內調節,采用按鈕集中控制,可實現手動、半自動、自動三種操作方式。

        三、產品參數

        公稱壓力:500kn

        液體最大壓力:25MPa

        滑塊行程:500mm

        最大開口高度:700mm

        下行速度:200-260mm/s

        壓制速度:10-20mm/s

        回程速度:180-220mm/s

        下頂缸:20t

        行程:300

        工作臺有效面積:500x500mm

        油泵型號;40YCY

        工作臺高度:800mm

        電機功率:7.5KW

        液壓機整機重量:1.8t

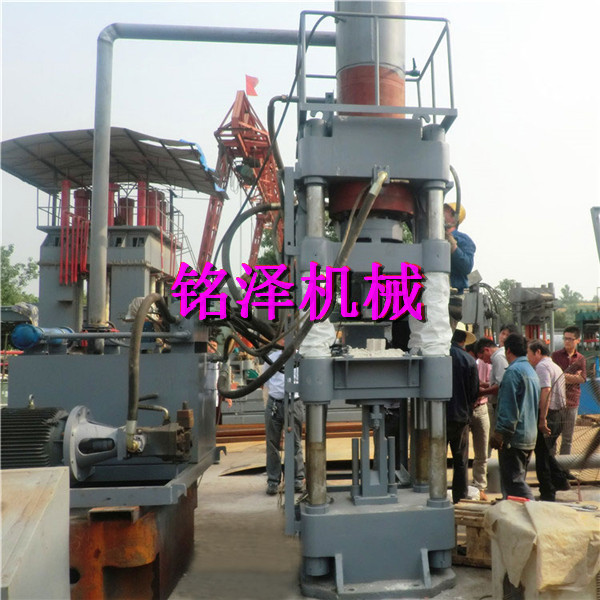

        四、產品圖片



      產品展示
