      上壓式液壓壓磚機

      咨詢熱線
      現場展示

      一、簡介

        上壓式液壓壓磚機

        液壓磚機根據受力方向的不同而分為雙面加壓和上壓式液壓壓磚機。

        油缸在底座下,它在工作運動的時候油缸產生的壓力是從下面往上面壓的,這種設備是由單方面產生的壓力而工作的,故被稱為“上壓式液壓壓磚機”。

        液壓磚機具有壓力強大,定位準確,采用PLC可編程序控制器,操作簡單,安全快捷產量高;該機無需托板,出磚可直接瑪垛,僅此一項可節省大量的投資。上壓式 以砂子、粉煤灰、煤矸石、爐渣、礦渣、石粉、碎石、陶粒、建筑垃圾、水泥等為原料,通過更換不同的模具,可以生產出標準磚、空心磚、盲孔磚、廣場磚、馬路鋪道磚等各種新型工業建筑和生活用磚。

      二、結構構成

        液壓壓磚機主要由主機、液壓泵站、電氣控制臺三部分構成。

        1、主機:由機架、主油缸、推拉缸、脫模缸、配套模框、模具、沖頭等構成。

        機架部分整體由鑄鋼件制作而成,上下橫梁由四根立柱及內外螺母連接支撐,承受工作室的張力。

        主油缸選用金飛鴻的,質量可靠,推拉缸和脫模缸經過專業技術制造而成,質量有保障。

        配套模框和模具都是選用專業生產廠家訂做的,有著多年的生產技術和經驗。

        2、液壓泵站:由電機、液壓泵、泵保護裝置、液壓閥塊和連接油管構成。這些部件都是采用質量上乘的廠家的產品,該結構設計合理,質量穩定。此外配備的還有冷卻系統,避免了設備因油溫過熱而無法正常連續工作。

        3、電氣控制臺:由電氣系統和PLC控制系統構成。該裝置設有顯示器,可人工控制,實現了人機界面的交互,采用先進的PLC控制系統,自動化程度高,可隨時調整,操作簡單快捷,故障率低,易學易懂。

      三、設備性能

        1、上壓式自動液壓壓磚機采用分階段加壓,科學分配預壓、成型壓、保壓三階段的壓力和時間,設備能效更加顯著;

        2、自動化程度高,生產周期短,生產效率高;

        3、機架采用三梁四柱預應力拉桿套筒形式,結構牢固,承受力強,工作臺上下滑動平穩流暢;

        4、上壓式打破了傳統壓機從上往下的壓制方式,改為從下往上壓制,從而克服了老式壓機容易沖邦,造成模具損壞的缺陷;

        5、液壓壓磚機還采用了先進的技術、高精度的進口元器件和液壓件,其速度快、產量高、功能全,可生產多品種、多規格的空心磚、實心磚、盲孔磚、廣場磚、馬路鋪道磚等新型建材產品;

        6、該設備自動化程度高,設定好磚的尺寸、強度后,凡達不到要求的產品能自動返回原料倉,攪料后再行壓制,從而能保證產品質量合格;

        7、其售價僅為國外同類產品的1/3。

      四、主要技術參數

      項目/型號 YMZ-315 YMZ-500 YMZ-830 YMZ-1200
      加壓方式 上壓式
      公稱壓力 3150 5000 8300 12000
      單位壓強(KGF/CM2) 315 315 315 315
      最大填料深度 300 300 300 300
      粉煤灰摻量% 70 70 70 70
      年生產能力(萬塊標磚) 1500 2500 3000 6000
      總裝機功率 30 44 60 110
      排氣次數(次) 可設 可設 可設 可設
      每次出磚數(塊標磚) 10 16 20 36

      五、安全操作

        1、液壓磚機操作者必須經過培訓,掌握設備性能和操作技術后,才能獨立作業;

        2、作業前,應先清理模具上的各種雜物,擦干凈立柱上任何污物;

        3、安裝模具必須在斷電情況下進行,禁止碰撞啟動按鈕、手柄和用腳踏在腳踏開關上;

        4、裝好上下模具對中,調整好模具間隙,不允許單邊偏離中心,確認固定好后模具再試壓;

        5、工作前首先啟動設備空轉5分鐘,同時檢查油箱油位是否足夠、油泵聲響是否正常、液壓單元及管道、接頭、活塞是否有泄露現象;

        6、開動設備試壓,檢查壓力是否達到工作壓力,設備動作是否正??煽?,有無泄露現象;

        7、調整工作壓力,但不應超過設備額定壓力的90%,試壓一件工件,檢驗合格后再生產;

        8、對于不同的型材及工件,壓裝、校正時,應隨時調整磚機的工作壓力和施壓、保壓次數與時間,并保證不損壞模具和工件;

        9、機體壓板上下滑動時,嚴禁將手和頭部伸進壓板、模具工作部位;

        10、嚴禁在施壓同時,對工作進行敲擊、拉伸、焊割、壓彎、扭曲等作業;

        11、液壓壓磚機周邊不得抽煙、焊割、動火,不得存放易燃、易爆物品。做好防火措施;

        12、工作完畢,應切斷電源、將壓機液壓桿擦試干凈,加好潤滑油,將模具、工件清理干凈,擺放整齊。

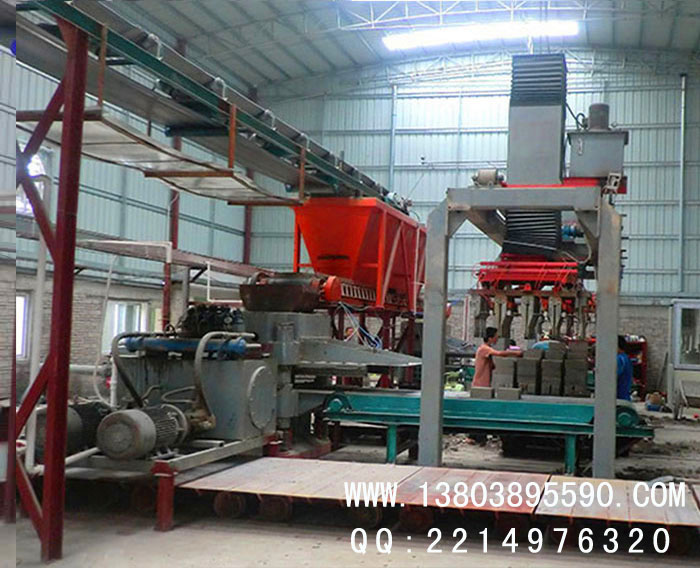

      產品展示
