      金屬成型液壓機

      設備型號:Y83-200

      頂出行程:250mm

      回程力:450KN

      適應范圍:鋼廠、回收加工行業及有色、黑色金屬冶煉行業、可再生利用行業。

      適用物料:各種金屬粉末、金屬制品等,如:銅粉、鐵粉、鋁粉等。

      咨詢熱線
      現場展示

      一、設備概述

        金屬成型液壓機是金屬制品、金屬粉末成型的設備,由主機,控制系統和液壓控制系統三部分組成;其中主機又包括上梁,滑動,工作臺,立柱,主缸和頂缸等,四根立柱作為主架,上橫梁和工作臺由鎖緊螺母緊固于四立柱兩端,形成封閉的機身體;主油缸安裝與上橫梁的孔中,滑塊與主缸活塞桿法蘭連接,依靠四根立柱導向作上下運動,滑塊內裝有導向套,滑塊和工作臺表面有“T”形槽,用于緊固安裝模具。

        金屬成型液壓機

      二、設備特點

        1、銘澤金屬成型液壓機設備外形結構多樣,分為四柱、兩柱及框架式;

        2、設備噸位系列齊全,從100~1200噸都有;

        3、控制功能齊全,分為手動、半自動、全自動,選用進口PLC外加觸摸屏;

        4、設備壓制工藝豐富,獨有的可調泄壓功能、沉粉功能,雙向壓制與浮動壓制任意選擇,液壓、摩擦、機械浮動隨機配備;

        5、脫模雙重選擇,自動送料與自動取坯相結合;

        6、壓制精度穩定,行程開關控制、機械限位限程、進口光柵尺限位,壓制精度高可達0.05mm以內;

        7、控制系統開放,壓制噸位、速度、行程、時間、壓力、脫模方式均可根據用戶需要進行調整;

        8、可適應上三下四臺階產品的成型,并可配備相應的模具框架。

      三、設備重要部件

        1、金屬制品成型液壓機液壓動力部分由液壓油泵,電動機用彈性連軸器連接柱塞泵;

        2、機械控制部分由配電箱和組合按鈕開關進行控制;

        3、油管部分由高壓無縫鋼管連接。

      四、技術參數

      參數名稱 單位 型號
      Y83-200 Y83-315
      公稱力 kN 2000 3150
      最大壓制力 kN 2000 3150
      最大回程力 kN 450 630
      最大工作壓力 Mpa 31.5 31.5
      滑塊最大行程 mm 700 700
      最大頂出力 kN 1000 1000
      最大拉下力 kN 600 850
      頂缸最大行程 mm 250 300
      最大加料高度 mm 220 270
      最大開口高度 mm 1500 1750
      工作臺效面積 左右 mm 930 1120
      前后 mm 875 1120
      電機總功率 kW 18.5 22
      工作頻率 次/分 3-6 3-6
      主機外形尺寸 左右 mm 3500 3900
      前后 mm 1400 1400
      高度 mm 3580 4200
      整機重量 kg 12000 18000

        壓制不同規格、尺寸的金屬制品,需要采用不同型號的設備,如果您對金屬成型液壓機不是很了解,可參考以上技術參數進行選擇,同時也可直接咨詢廠家,根據您的具體要求進行設備推薦。

      五、設備價格分析

        不同金屬制品成型液壓機生廠家,對設備價格定位不同,設備配置及型號也會影響到設備價格高低,因此價格無法統一;小型設備市場銷售價格在5-10多萬元,大型價格為20-60多萬元,具體需根據用戶實際需求而定,獲取銘澤機械液壓機詳細報價單,請直接咨詢我們。

      六、設備可選附件

        1、光柵安全保護裝置與行程、壓力、時間觸摸式顯示屏系統及金屬成型液壓機PLC可編程控制器、沖裁緩沖裝置。

        2、換模具用浮動導軌和滾動托架多種形式移動工作臺。

        3、液壓系統加熱、冷卻裝置以及液壓機各種型號的下頂缸可選用。

        4、金屬制品成型液壓機還內置快速行程沖液裝置。

      七、壓制樣品展示

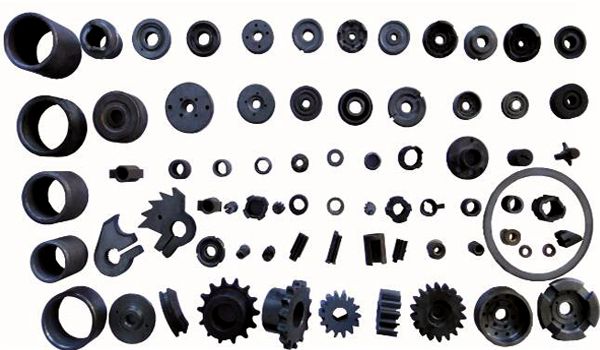

        金屬制品成型液壓機樣品

      八、推薦廠家

        設備廠家的選擇至關重要,有實力的廠家,不僅設備質量和性能有保證,而且后期的售后服務也比較到位;對于金屬制品成型液壓機來說,更多是需要進行定制的,廠家的技術水平和生產經驗,直接影響到設備能否達到客戶要求,后期能否順利生產;雖然生產廠家比較多,但真正能夠符合客戶要求的卻很少;其中銘澤機械就是其中一家,可按客戶要求加工定制,如設備的臺面大小、行程長短、開口高低、工作壓力、運行速度、自動上下料、自動/半自動等,為您量身打造優質設備,滿足客戶生產工藝需求。
